2025 - Tinycorder

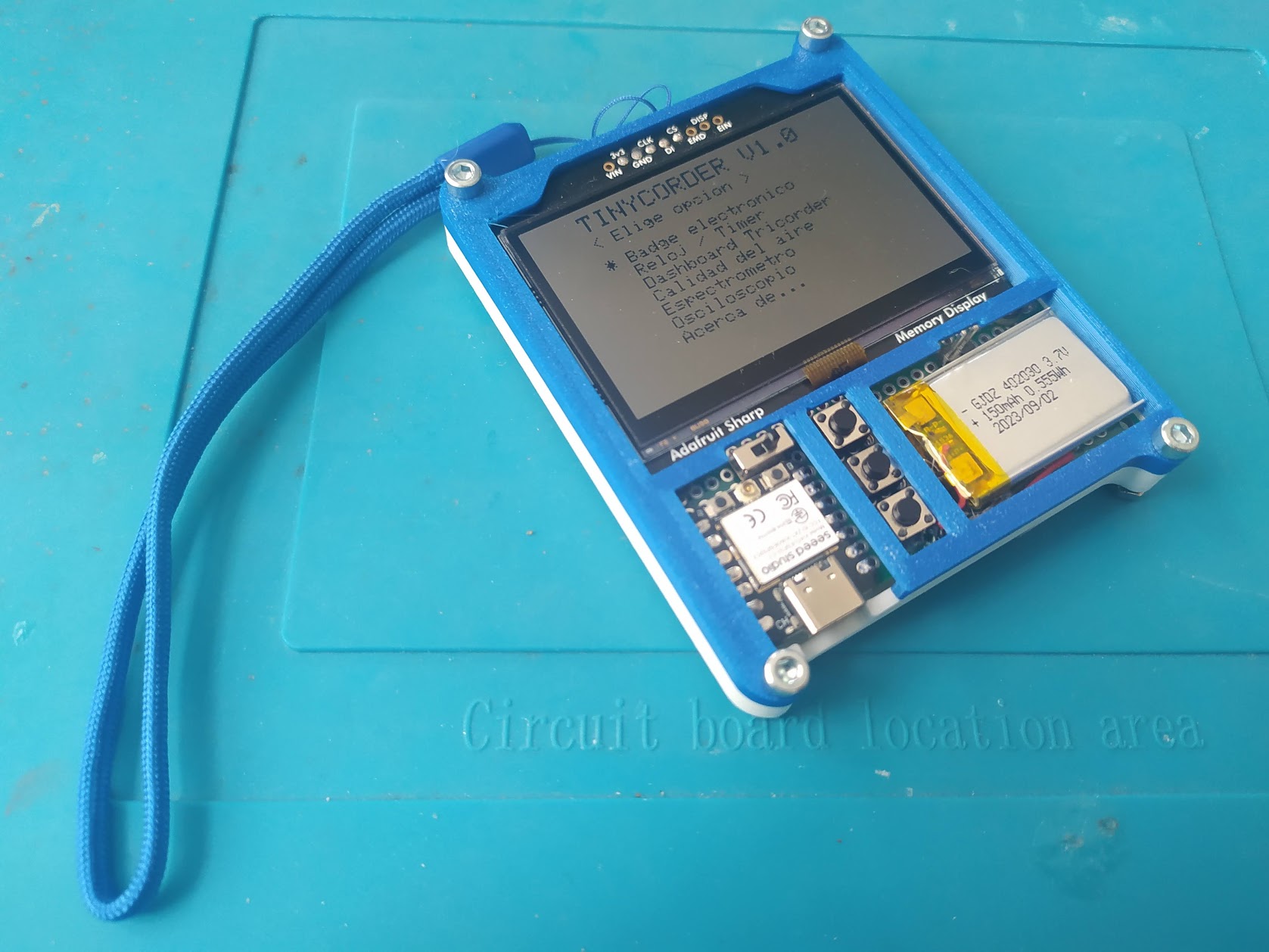

Tinycorder es un pequeño dispositivo multiuso que busca homenajear al mítico tricorder de la serie de ciencia ficción Star Trek.

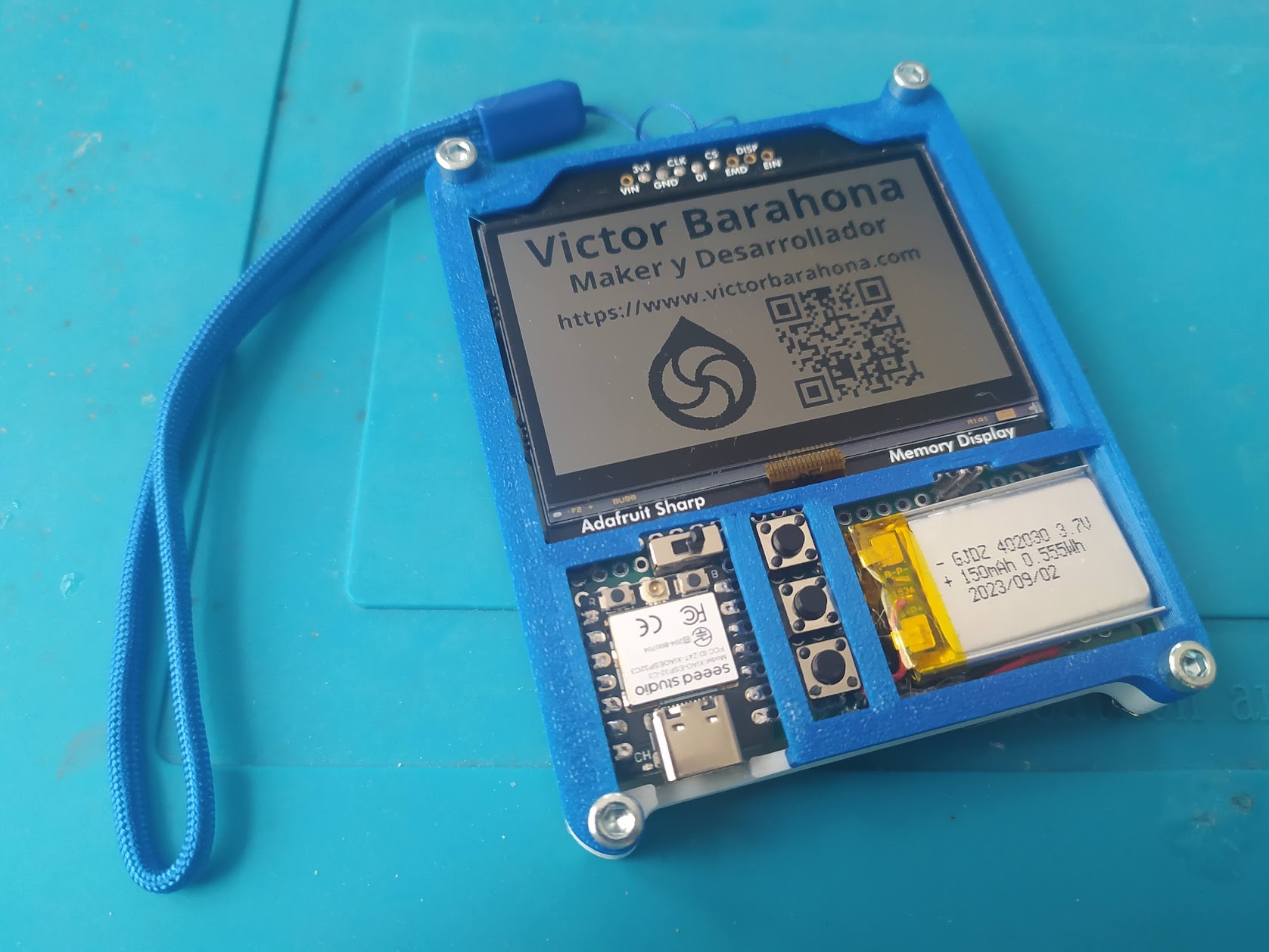

Incluye varios sensores, asi como una pantalla de alta resolucion y bajo consumo que permite que lo usemos como badge electronico.
Es pequeño (75x85x10mm), ligero (70gr) y gasta muy poca energía.
Características principales:

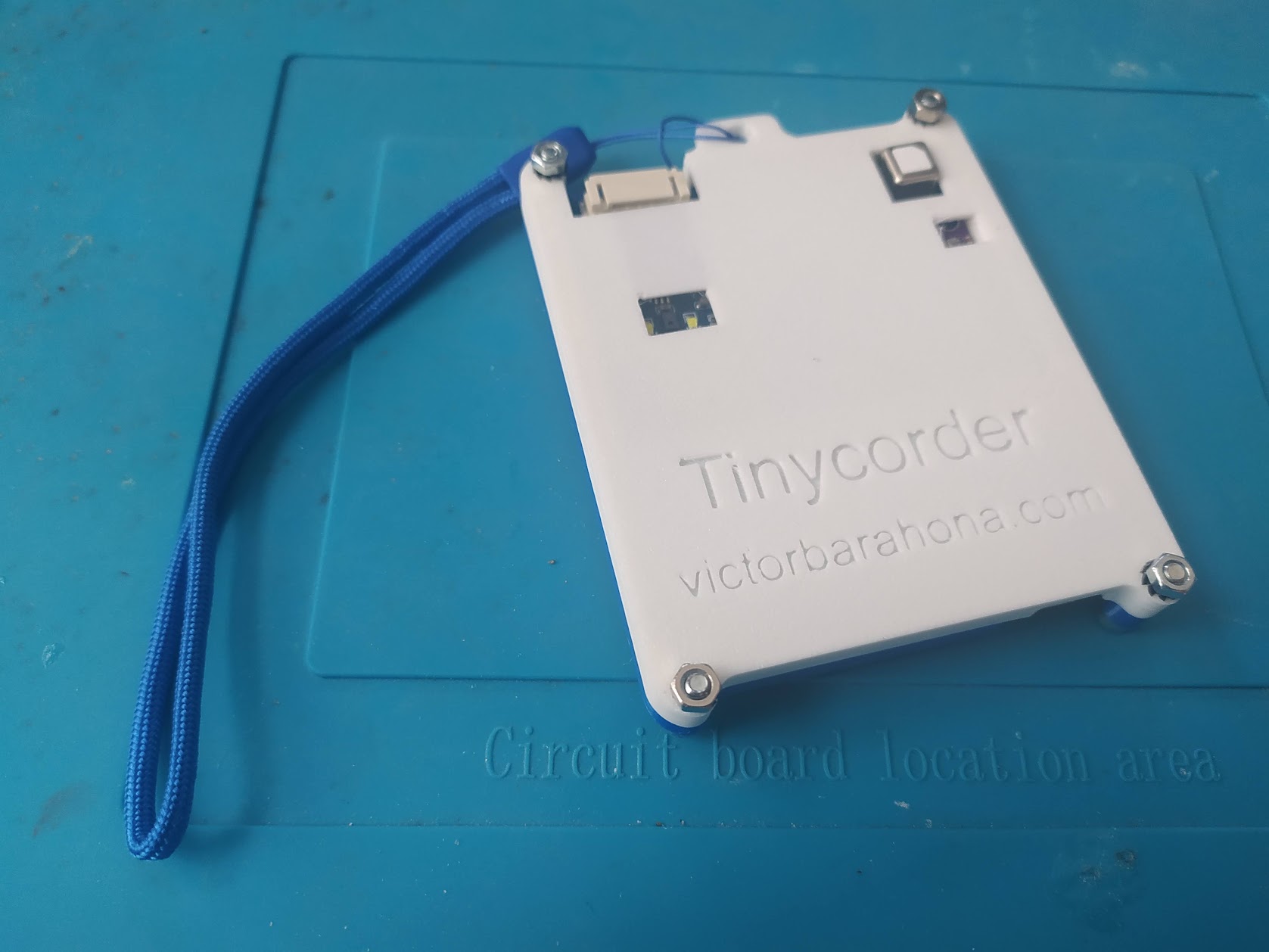

- Chasis de dos piezas en PLA que se unen mediante 4 tornillos de M3x10.
- Incluye gancho para poderlo colgar del cuello o de la mano.
- MCU XIAO ESP32C3 de Seeed Studio.
- Batería Ion Litio de 150mAh.
- Interruptor de encendido y 3 pushbutton para interfaz (Up, Down, Enter).
- Pantalla Sharp Memory Display de 400x240px de Adafruit. Muy bajo consumo.

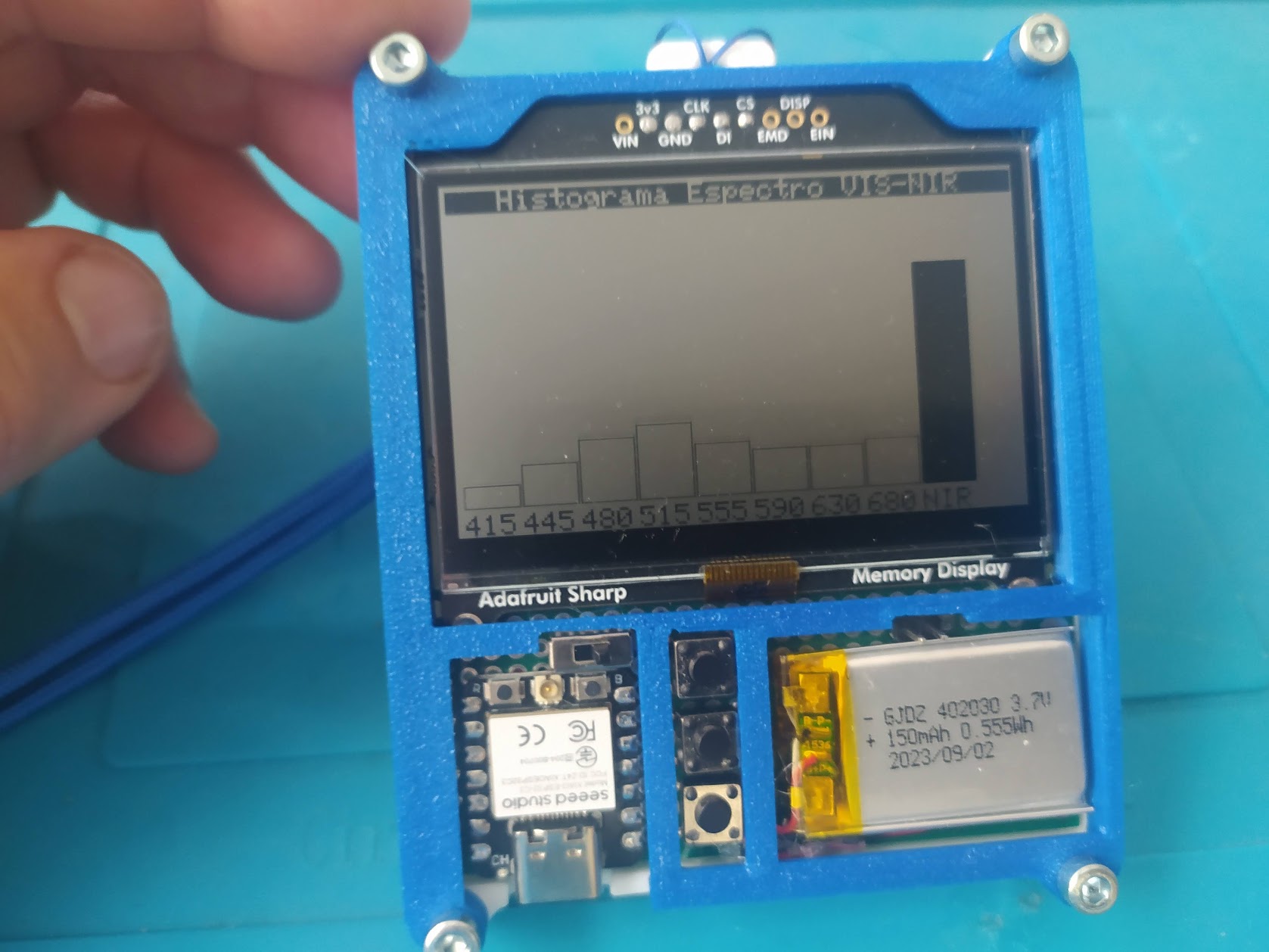

- Sensor AS7341 para medición de luz en 7 bandas de visible y NIR (IR cercano).
- Sensor SCD40 para medición de calidad del aire y CO2.
- Sensor BMP280 para medición de temperatura, humedad y presión.
- 2 pines libres accesibles desde frontal para medir señales analógicas.
Algunas funciones ya en servicio:
Hago este tipo de proyectos en mi tiempo libre. Si te gustan y deseas apoyar que siga con ellos puedes donar o aportar en ko-fi:
Créditos
Star Trek me inspiró para realizar este proyecto pero el diseño es totalmente propio.
Licencia
GPL3.0
Posibles mejoras
- Monitorear tension de batería y mostrarla mediante un indicador.
- Añadir funciones pendientes como tester/osciloscopio
- Nuevas funciones que se me vayan ocurriendo.
Aquí tienes un video donde explico un poco el proyecto.
