Tinycorder V2

· 3 min de lectura
Victor Barahona

Tinycorder V2 contiene mejoras en el software para Tinycorder, un pequeño dispositivo multiuso que busca homenajear al mítico tricorder de la serie de ciencia ficción Star Trek.

Incluye varios sensores, asi como una pantalla de alta resolución y bajo consumo que permite que lo usemos como badge electrónico.

Es pequeño (75x85x10mm), ligero (70gr) y gasta muy poca energía.

Tinycorder_acerca

Características principales​

Actualización de código del 6 de julio de 2025:​

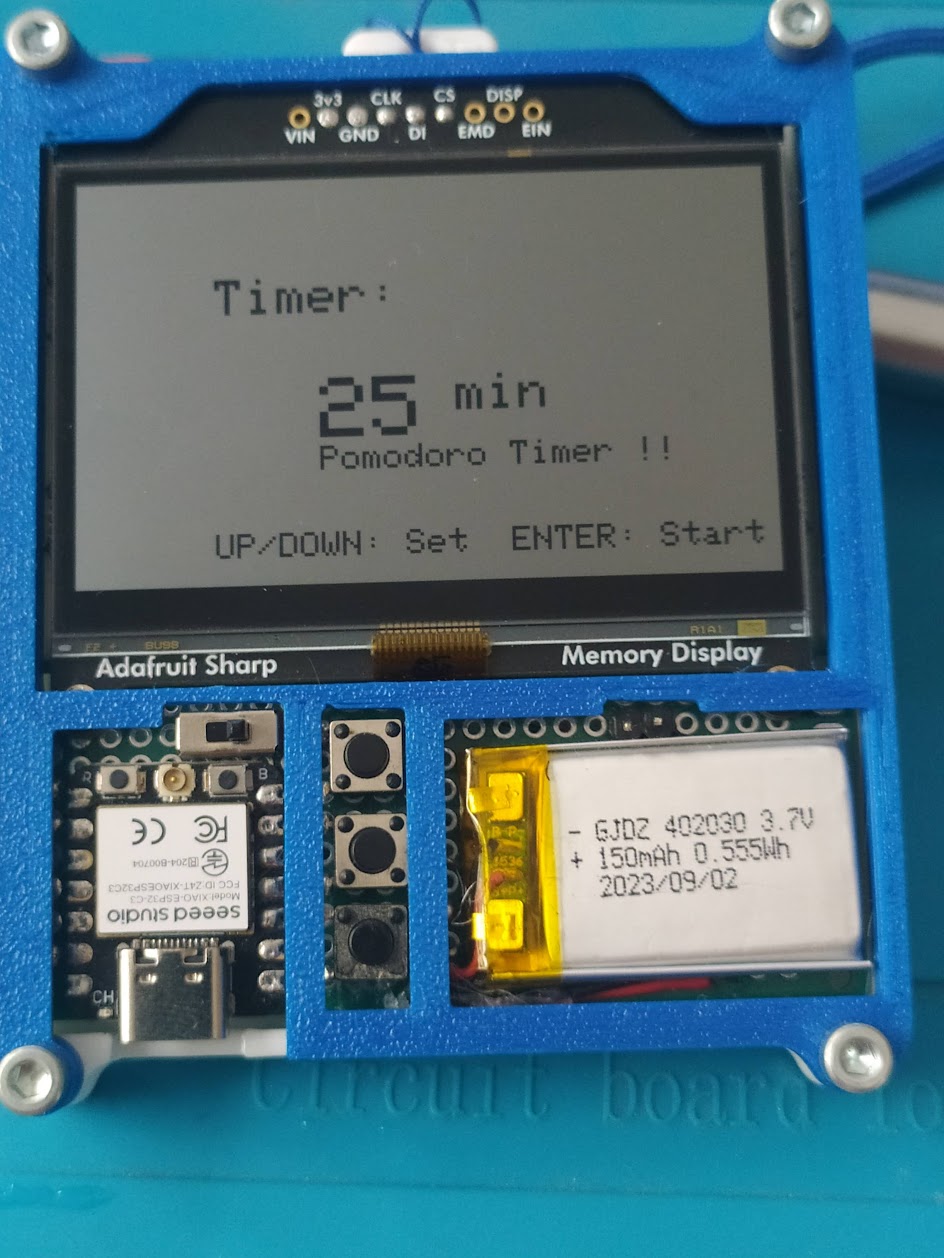

  • Se completa la funcion de timer, permite ajustar bloques de 5 hasta 120 min. En el bloque de 25min aparece un mensaje de "Pomodoro Timer !". Al activar comienza cuenta atras y al terminar avisa con un rótulo intermitente en pantalla. Tinycorder_pomodoro

  • Se completa el menu de Dashboard, que muestra medidas de CO2, temp y humedad en forma de histograma, con medidas cada 5 min hasta un total de 24 por cada variable. El tiempo entre muestras se puede cambiar en firmware para que tome un tiempo mas amplio de muestreo total.

  • El menu "Calidad del aire" presenta medidas de CO2, temperatura y humedad cada 5 segundos de forma continua, hasta que vuelvas al menu principal.

  • El menú "espectrómetro ya funcionaba pero se ha mejorado. Ahora puede mostrar el espectro en forma de histograma, lineas o numérico, se puede cambiar entre cualquiera de ellos o volver al menu principal. Tinycorder_curva

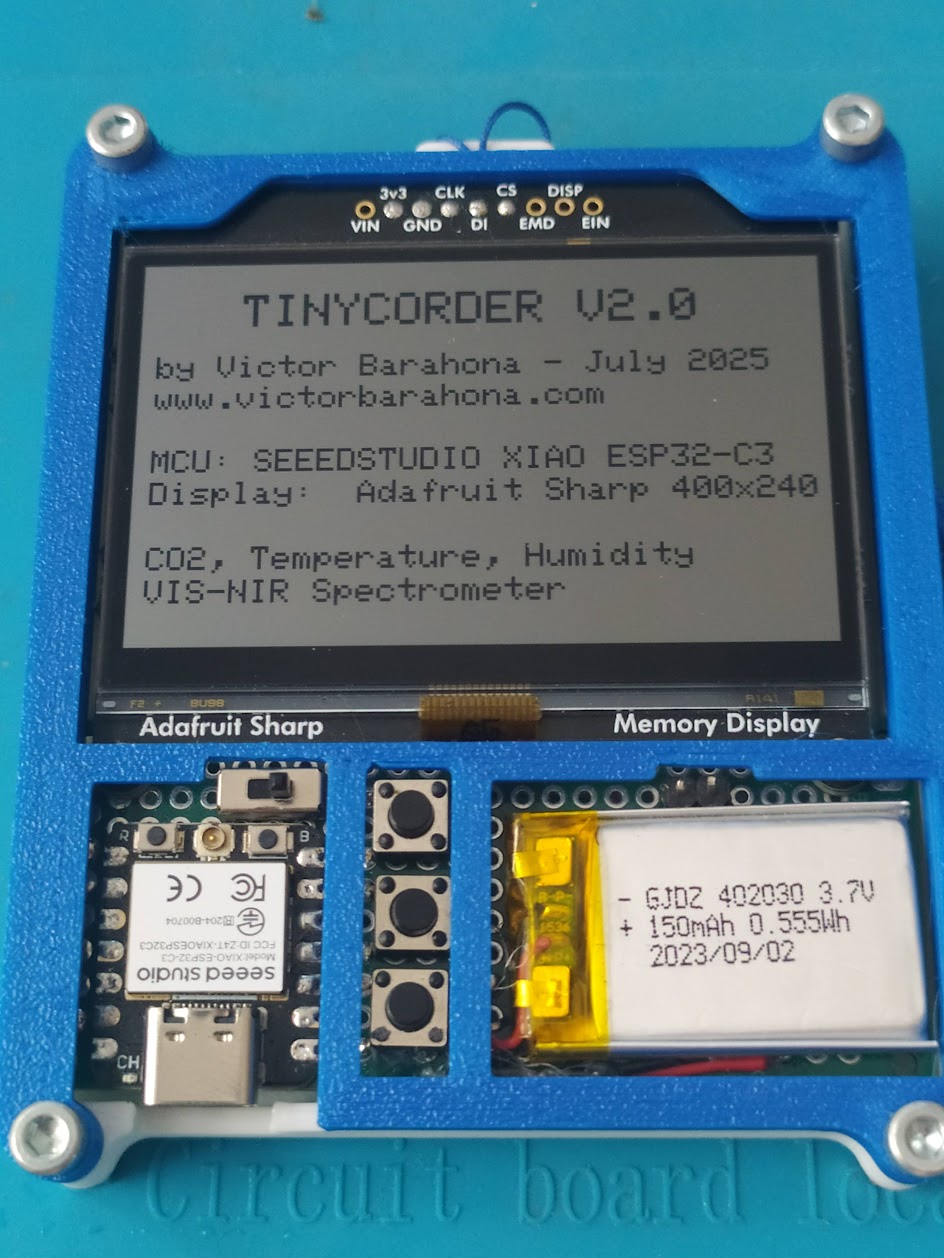

  • El menú "Acerca de" se ha mejorado en estética y presenta información básica. Tinycorder_acerca

  • Se ha eliminado por el momento la función de osciloscopio. Quizás se aborde en el futuro.

  • Todos los textos están ahora en inglés.

Cambios pendientes:

  • Añadir un buzzer pequeño para dar sonido al dispositivo.
  • Añadir un sensor de tiempo de vuelo para medir distancia y quizas generar una especie de "sonar".
  • Optimizar el consumo jugando mejor con los procesos de deep sleep.
  • Opción de activar/desactivar LED para linterna, usando los que lleva el sensor de espectrómetro.
  • Control de tensión de batería para ver autonomía en pantalla.
  • Probar con otras pantallas mas económicas y rediseñar el hardware. La Sharp es muy buena pero es algo cara.
  • Importante crear la PCB. Ahora es una perfboard ya que es un prototipo.
  • ¿ Que mas .....?

Hago este tipo de proyectos en mi tiempo libre. Si te gustan y deseas apoyar que siga con ellos puedes donar o aportar en ko-fi:

ko-fi

Mi cuenta Github

Créditos​

Star Trek me inspiró para realizar este proyecto pero el diseño es totalmente propio.

Licencia​

GPL3.0
